Хроматограф выбирают по составу проб, определяемым компонентам, диапазонам содержания и требованиям методики. Для сравнения приборов нужны подходящий метод разделения, детектор, состав комплектации и расчёт загрузки. Проверка оснащения лаборатории и критерии приёмки помогают оценить, сколько будет стоить система, готовая к работе с вашими пробами.
1. Исходные данные для выбора хроматографа

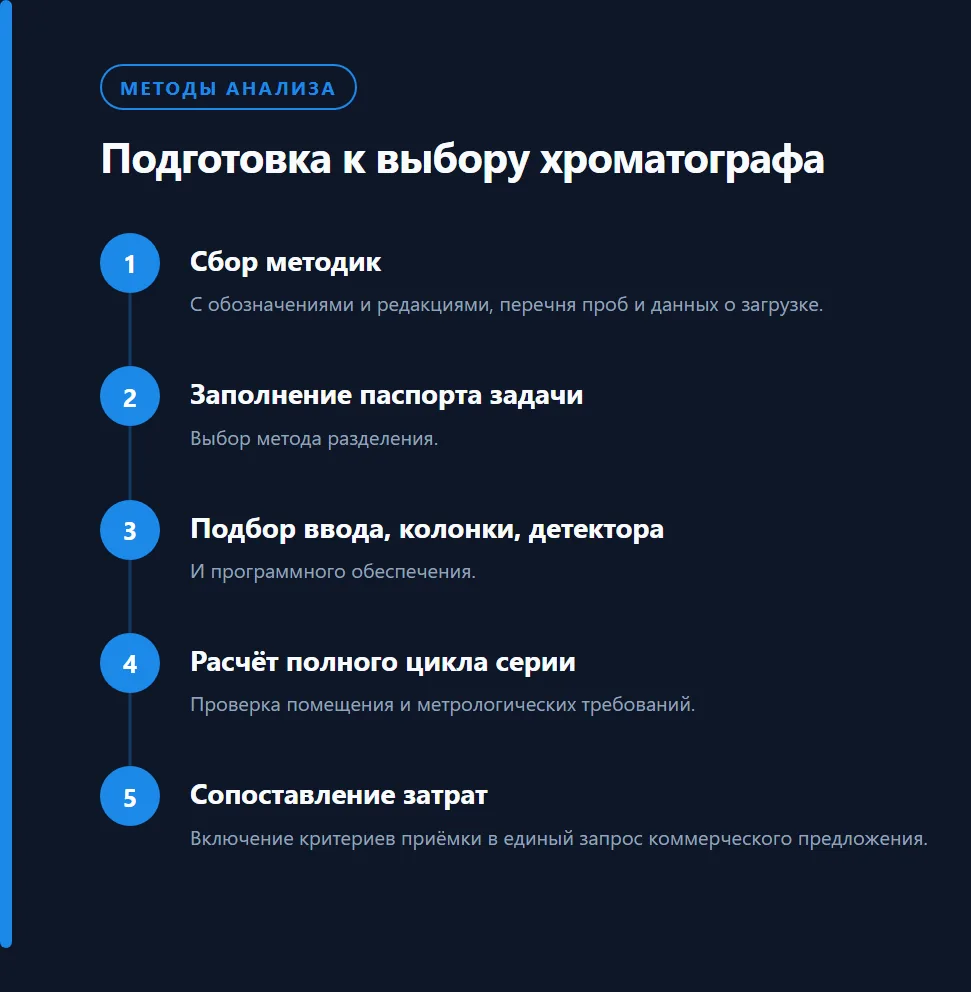

Пошаговая схема: 1. Исходные данные для выбора хроматографа
Выбор начинается с матриц проб, определяемых компонентов, диапазонов содержания и требований к результату. Нужны также предел количественного определения, показатели точности, применяемые методики и число проб за смену. Эти сведения связывают задачу лаборатории с вводом пробы, колонкой и детектором. Пока они неизвестны, сравнение моделей по чувствительности или максимальному давлению мало помогает: паспортные характеристики ещё предстоит соотнести с условиями анализа.
Материал рассчитан на испытательные, производственные и исследовательские лаборатории — при покупке первого прибора и расширении парка. Контроль примесей в продукции, анализ воды, определение остаточных растворителей и исследование нефтепродуктов требуют разного оснащения. Объединять такие задачи в одну закупку разумно только после проверки совместимости методик и конфигурации.
Название платформы само по себе эту совместимость не подтверждает.
Подготовку удобно разделить на последовательные действия:
- Сбор методик с обозначениями и редакциями, перечня проб и данных о загрузке.
- Заполнение паспорта задачи и выбор метода разделения.
- Подбор ввода, колонки, детектора и программного обеспечения.
- Расчёт полного цикла серии, проверка помещения и метрологических требований.
- Сопоставление затрат и включение критериев приёмки в единый запрос коммерческого предложения.
На выходе нужны паспорт задачи, схема комплектации и проверяемые требования. Например, формулировка «определять перечисленные компоненты в указанной матрице по выбранной методике» полезнее пожелания «максимальная чувствительность». Она задаёт предмет демонстрационного анализа и позволяет сравнивать предложения по одному результату.
Факт ГОСТ ISO/IEC 17025-2019 отдельно рассматривает оборудование и методы в разделах 6.4 и 7.2: соответствие прибора само по себе не подтверждает пригодность всей методики.
Мнение Если лаборатория выполняет одну рутинную методику, предпочтительна конфигурация с подтверждёнными результатами именно для неё. Запас расширения оправдан при описанных будущих задачах; для разработки новых методов этот подход к минимальной комплектации не подходит.
2. Паспорт аналитической задачи

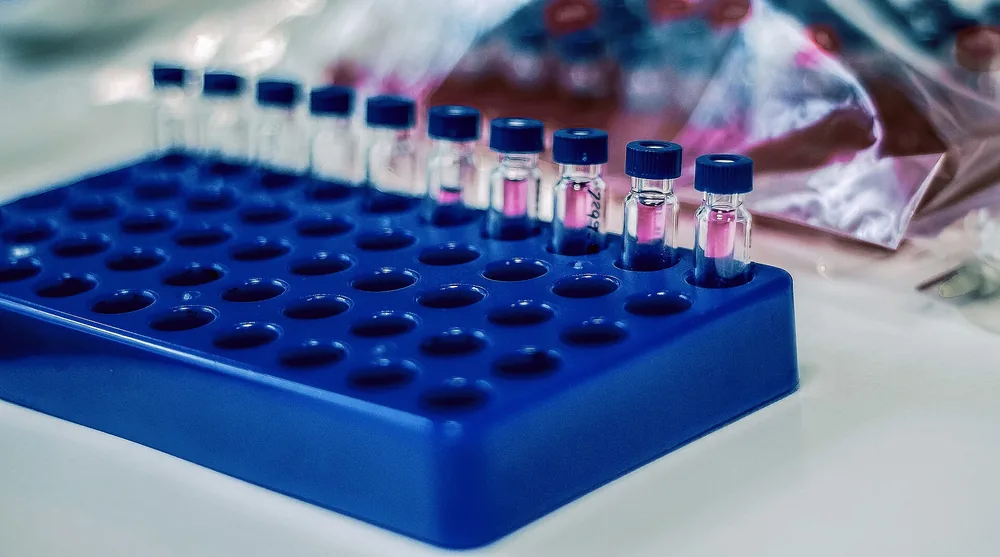

Флаконы объёмом 300 микролитров для измерений с малым расходом пробы. Фото: Martin Schaier · CC BY 4.0
Паспорт задачи — таблица, которая связывает пробу и требуемый результат с условиями анализа. Его заполняют отдельно для групп матриц: вода, масло и органический растворитель не должны скрываться за общей записью «жидкие образцы». Раздельные строки показывают различия в пробоподготовке, рабочем диапазоне, мешающих компонентах и контроле результата. Для исследовательской задачи допустимы открытые поля с пометкой «нет данных».
| Поле задачи | Данные лаборатории | Подтверждение требования |
|---|---|---|
| Матрица и состояние | Вода, газ, масло, раствор; известные мешающие вещества | Перечень представительных проб |
| Компоненты и результат | Идентификация, количественное определение или обе задачи | Методика или программа исследования |
| Диапазон и предел количественного определения | Единицы содержания, рабочие уровни, нижняя граница | Методика и результаты проверки на матрице |
| Точность | Показатели методики или требования к неопределённости | Применяемый документ |
| Методика и стандартные образцы | Обозначение, редакция, предусмотренные образцы | Текст методики и паспорта образцов |
| Пробоподготовка | Экстракция, разбавление, фильтрование, дериватизация | Операции конкретной методики |
| Загрузка | Пробы за смену, срочность, сезонные пики | Журналы работ и план серий |
Паспортная чувствительность детектора относится к заданным условиям испытания. Результат на реальной пробе зависит также от извлечения, ввода, разделения, фона и расчёта. Поэтому чувствительность детектора и предел количественного определения всей методики нельзя использовать как взаимозаменяемые характеристики.
Рекламного описания для такой подстановки недостаточно.
Если методика ещё не выбрана, обозначение документа остаётся открытым. Случайный ГОСТ или ПНД Ф создаст ложное ограничение для комплектации. Требования к стандартным образцам удобно сопоставить с разбором как выбрать ГСО под матрицу и определяемые компоненты.
Для разработки метода в паспорте полезно разделить обязательный результат и исследовательские пожелания. Обязательный результат определяет пригодность закупки. Пожелания показывают, какие дополнительные возможности стоит оценить отдельно и сколько они добавляют к стоимости запуска.
3. Какой метод подходит для ваших веществ и матрицы?
Для летучих термостабильных компонентов исходным вариантом служит газовая хроматография — ГХ. Для растворимых нелетучих и термолабильных соединений рассматривают высокоэффективную жидкостную хроматографию — ВЭЖХ. Для ионов в подходящих пробах — ионную хроматографию. Это ориентиры для предварительного выбора. Применяемая методика определяет конкретные условия разделения, подготовку образца и детектирование; свойства вещества помогают сузить поиск оборудования.
При хроматографическом разделении компоненты по-разному взаимодействуют с подвижной и неподвижной фазами. В результате они проходят систему за разное время. Для выбора прибора существенны и разделение близких компонентов, и возможность зарегистрировать нужный аналит на фоне матрицы.
| Матрица и компоненты | Возможный метод | Подготовка и ввод | Колонка и детектор | Основное ограничение |
|---|---|---|---|---|
| Газы или летучие термостабильные вещества | ГХ | Газовый или жидкостный ввод, равновесный пар по методике | Колонка для ГХ; пламенно-ионизационный, по теплопроводности или другой предусмотренный детектор | Недостаточная летучесть или разложение в условиях анализа |
| Растворимые нелетучие или термолабильные соединения | ВЭЖХ | Растворение, очистка, фильтрование; ввод по методике | Жидкостная колонка; УФ, флуориметрический или иной детектор | Растворимость, фон матрицы, совместимость элюента |
| Ионы в водных и подготовленных пробах | Ионная хроматография | Фильтрование, разбавление или специальная подготовка | Ионообменная колонка; кондуктометрическое или иное предусмотренное детектирование | Мешающие компоненты и условия элюирования |
| Смесь с задачей масс-спектрометрического подтверждения | ГХ-МС или ЖХ-МС | Подготовка по выбранной методике | Колонка соответствующего метода и масс-спектрометр | Интерференции, способ подтверждения и обработка данных |
ГХ-МС и ЖХ-МС сочетают хроматографическое разделение с масс-спектрометрическим детектированием. Их выбор оправдан требованиями к идентификации и селективности. Само наличие масс-спектрометра не гарантирует однозначного распознавания каждого компонента смеси: способ подтверждения должен соответствовать задаче.
Принцип ионного разделения описан в материале российского изготовителя об ионной хроматографии. Для закупки этого обзора недостаточно: конфигурацию определяют по перечню ионов, матрице, диапазону и выбранной методике.
Для рутинного анализа предпочтителен метод, по которому лаборатория сможет подтвердить требуемые показатели на своих пробах. Если вещество разлагается при условиях газохроматографического анализа, прямой перенос задачи на ГХ неприменим. Нужен другой способ подготовки или разделения с отдельной проверкой результата.
4. Ввод пробы, колонка и детектор
Комплектацию определяет вся цепочка анализа: подача газа или элюента, ввод пробы, разделение, детектирование и обработка данных. Для каждого узла нужны обозначение, рабочие условия и подтверждение совместимости с соседними модулями. Перечень доступных опций платформы не описывает конкретную поставку. В коммерческом предложении должны быть видны выбранные устройства, соединения, расходные материалы и программные лицензии.
В ГХ способ ввода связан с состоянием образца и свойствами компонентов. Жидкостный ввод, равновесный пар и термодесорбция решают разные задачи. Для каждого варианта оценивают подготовку пробы, дозирующее устройство, расходники и последовательность операций.
Проверять комплектацию удобно по документации изготовителя. Например, в руководстве по эксплуатации газовых хроматографов, раздел 2.4, комплект поставки связан со спецификацией договора и газовой схемой аналитической задачи. Это пример для описанных моделей; переносить их параметры на другие приборы нельзя.
Для ВЭЖХ в спецификации нужны тип насоса и способ формирования градиента, рабочие расходы и давления, параметры автосамплера и термостатирования. Отдельно проверяют размеры колонки, материалы тракта и совместимость с элюентами. Максимальное давление одного модуля ещё не описывает допустимый режим всей системы.
Слабое звено ограничивает рабочую конфигурацию.
Пламенно-ионизационный детектор — ПИД — рассматривают для соответствующих задач ГХ с органическими компонентами. Детектор по теплопроводности — ДТП — использует различие теплопроводности газа-носителя и выходящих компонентов. Выбор между ними определяется составом пробы и требованиями методики.
В жидкостных системах УФ или диодно-матричное, флуориметрическое, рефрактометрическое и кондуктометрическое детектирование решают разные аналитические задачи. Подбор начинается со свойств аналитов и условий разделения. Для МС дополнительно нужны совместимый интерфейс, управление из ПО и средства обработки данных.
В спецификации полезно отделить обязательные узлы от расширения. Для каждого расширения нужен ответ: какую описанную задачу оно добавляет и что потребуется для её запуска. Иначе дополнительные возможности останутся строками в каталоге.
5. Расчёт загрузки по полному циклу анализа
Производительность определяет полная серия: подготовка системы, рабочие и служебные инъекции, разделение, межинъекционные операции и обслуживание. Длительность хроматограммы показывает лишь часть затрат времени. Число проб также зависит от повторных определений и пробоподготовки. Для предварительной оценки одинаковых последовательных циклов подходит редакционная расчётная модель; она не заменяет хронометраж серии на выбранной конфигурации.
Nинъекций = max(0, floor((Tдоступное − Tподготовки − Tобслуживания) / tцикла) − Nслужебных))
Здесь Tдоступное — доступное время работы системы; Tподготовки — операции, занимающие прибор до серии. Tобслуживания — плановые операции в том же интервале. Все длительности выражают в одинаковых единицах.
В tцикла входят разделение и ещё не учтённые промывка, охлаждение или уравновешивание. Nслужебных — число градуировочных, холостых, контрольных и повторных инъекций. Результат округляют вниз, отрицательное значение заменяют нулём.
Полученное число относится к рабочим инъекциям, а не автоматически к пробам. Если для результата по одной пробе нужны повторные вводы, число завершённых определений будет меньше. Расчёт должен отражать именно схему применяемой методики.
Промывку нельзя учитывать дважды.
Если длительность инъекций различается, упрощённая формула неприменима. Нужен календарный план серии с отдельными интервалами для рабочих проб, контроля, промывок и подготовки системы. Такой план также покажет, помещается ли срочный анализ между плановыми заданиями.
Пробоподготовку и обработку данных оценивают как отдельные ресурсы. При параллельной работе пропускную способность ограничивает самый медленный обязательный этап. Для лаборатории с ручной экстракцией ускорение разделения не обязательно увеличит число выданных результатов.
Основанием для закупочного требования служит хронометраж представительной серии. Без измеренных длительностей расчёт остаётся сценарием: полезным для сравнения вариантов, но недостаточным для обещания конкретной производительности.
6. Что потребуется лаборатории для запуска системы?
Для запуска нужны место под всю конфигурацию, подходящие коммуникации, оборудование пробоподготовки и расходные материалы. Удобная ведомость содержит требование изготовителя, имеющееся оснащение и недостающую позицию. Параметры питания, газов, воды, окружающей среды и сервисных зазоров берут из документации выбранной системы. Общий перечень помогает найти пропуски, но не задаёт универсальных требований к помещению.
| Группа оснащения | Что входит в проверку |
|---|---|
| Размещение | Рабочие поверхности, габариты модулей, доступ для обслуживания, место оператора |
| Коммуникации | Электропитание, газоснабжение, вода, вентиляция и необходимые отводы |
| Расходные материалы | Растворители, реагенты, виалы, септы, вставки, фильтры и соединения |
| Пробоподготовка | Оборудование и посуда для операций выбранных методик |
| Отходы | Совместимые ёмкости и размещение сбора отработанных растворов |
| Работа с данными | Компьютер, лицензии, хранение исходных файлов и резервное копирование |
Обозначения х.ч., ч.д.а. и ос.ч. не заменяют проверки показателей растворителя для конкретного применения. Для выбора существенны примеси, влияющие на фон и определяемые компоненты. Подробнее это разобрано в статье как выбрать растворитель по чистоте и совместимости.
Подходящую квалификацию и показатели химических реактивов для подготовки проб и элюентов сопоставляют с методикой и паспортом партии. Само обозначение высокой чистоты ещё не отвечает на вопрос о пригодности продукта для выбранного анализа.
Расходники входят в аналитическую процедуру.
Для септ, фильтров и соединений нужны подходящие материалы и размеры. Их совместимость проверяют с растворителем, пробой и рабочими условиями. Холостой опыт с выбранными расходниками помогает обнаружить загрязнение до анализа рабочих образцов.
При расширении парка полезно оценить общие ресурсы лаборатории. Новый прибор займёт часть газоснабжения, вентиляции, рабочих поверхностей и времени персонала. Поэтому готовность отдельного стола ещё не означает готовность участка к дополнительной загрузке.
7. Метрологические требования к системе
Метрологические требования определяются назначением измерений и применяемыми методиками. Для выбора нужны сведения о сфере измерений, описании типа прибора, точной модификации и порядке проверки его характеристик. Поверка, градуировка и подтверждение пригодности методики решают разные задачи. Исследовательское назначение само по себе не позволяет сделать вывод обо всех обязательных процедурах: сначала устанавливают, какие измерения предстоит выполнять.
Федеральный закон от 26.06.2008 № 102-ФЗ «Об обеспечении единства измерений» определяет сферу действия в статье 1. Требования к измерениям приведены в статье 5, а поверке средств измерений посвящена статья 13. Эти положения нельзя подменять общей формулировкой «прибор сертифицирован».
Для измерений в сфере государственного регулирования статья 5 предусматривает применение средств измерений утверждённого типа, прошедших поверку. Требования к методикам рассматривают с учётом предусмотренных этой статьёй условий и исключений. Для хроматографической задачи проверка должна охватывать и прибор, и применяемую методику.
У модификации и комплектации есть значение. Название серии на сайте поставщика недостаточно для сопоставления с описанием типа. В документах закупки нужны точные обозначения прибора и выбранных узлов.
Для лаборатории, применяющей ГОСТ ISO/IEC 17025-2019, опорные разделы — 6.4 об оборудовании, 6.5 о метрологической прослеживаемости и 7.2 о методах. Перед вводом оборудования в эксплуатацию стандарт требует подтвердить соответствие установленным требованиям; проверка метода рассматривается отдельно.
Поверка не заменяет проверку результата на нужной матрице.
В закупочной программе полезно разделить проверку характеристик прибора, построение градуировочной зависимости и оценку результата анализа. Для каждой работы нужны свой объект, критерии и итоговая запись. Это предотвращает ситуацию, когда общий акт запуска принимают за подтверждение всех аналитических возможностей системы.
Если в предложении указаны IQ/OQ/PQ, содержание этих работ должно быть раскрыто. Для сравнения нужны конкретные проверки установки, работы и применения системы, а также перечень выдаваемых протоколов. Одни сокращения не показывают, какие требования будут подтверждены.
8. Затраты на запуск и эксплуатацию
Стоимость закупки включает работоспособную систему и её запуск: прибор, опции, доставку, монтаж, коммуникации, пробоподготовку, обучение и ПО. В расчёт эксплуатации входят стандартные образцы, колонки, расходные материалы, обслуживание и ремонт. Цена базового блока не показывает полных затрат на анализ. Для сравнения предложений нужны одинаковые загрузка, срок расчёта и состав включённых работ.
Редакционная модель расчёта: затраты владения = приобретение + подготовка площадки + запуск + эксплуатационные расходы + обслуживание и ремонт. Каждая составляющая раскрывается отдельными позициями, чтобы монтаж или обучение не оказались одновременно включены в несколько строк.
Для сумм используют датированные предложения, для расхода материалов — данные фактических серий или документированные условия расчёта. Неизвестные позиции получают пометку «нет данных». Произвольный процент на сервис создаст видимость точности и способен изменить итог сравнения.
Пустая строка расхода не равна нулевым затратам.
Последствия простоя оценивают отдельно: какие анализы задержатся, куда можно передать пробы и сколько времени допустимо ждать результата. Если у лаборатории есть резервная система, это меняет оценку. Для единственного прибора на непрерывном производственном контроле условия будут другими.
Поддержку в России сравнивают по исполнителю, перечню работ, способам диагностики и условиям поставки запчастей. Важны также лицензии, обновления, обучение и восстановление работоспособности ПО. Обещание «сервис доступен» без состава работ не позволяет заложить его в расчёт.
Для рутинной лаборатории предпочтительна конфигурация с понятными расходами и условиями восстановления. Резервный прибор обоснован, если допустимый простой короче подтверждённого срока восстановления. При редкой некритичной загрузке такое резервирование требует отдельного экономического обоснования.
9. Как подготовить единый запрос и сравнить КП?
Сопоставимый запрос содержит паспорт задачи, методики, загрузку, сведения об инфраструктуре и состав поставки. В него входят требования к ПО, обучению, запуску и приёмке. Предложения сравнивают по точной конфигурации и подтверждённому результату на представительных пробах. Одинаковые исходные данные позволяют увидеть, где поставщики предлагают разные решения, а где просто по-разному понимают задачу.
| Требование | Предложение А | Предложение Б | Подтверждение и отклонение |
|---|---|---|---|
| Методика и матрица | Конфигурация и результат демонстрации | Конфигурация и результат демонстрации | Методика, протокол, непроверенные условия |
| Колонка, детектор и ПО | Обозначения модулей и лицензий | Обозначения модулей и лицензий | Спецификация, перечень опций |
| Запуск под требуемую загрузку | Работы, обучение, расходники | Работы, обучение, расходники | Состав включённых и дополнительных работ |
| Инфраструктура и сервис | Требования и условия поддержки | Требования и условия поддержки | Руководства, сервисные условия, отклонения |
| Приёмка | Пробы, показатели и критерии | Пробы, показатели и критерии | Программа проверки и форма протокола |
У каждого отклонения нужна понятная причина. Замена детектора, колонки или способа ввода способна изменить аналитическую процедуру. Поэтому запись «аналог» без описания различий не подтверждает соответствие задачи предложенной системе.
Для рутинной лаборатории предпочтительно решение под подтверждённые методики и реальную загрузку. Исследовательской группе полезен запас возможностей, если будущие задачи описаны хотя бы на уровне матриц, компонентов и способов детектирования. Покупать расширение только из-за доступности опции в платформе — слабое основание.
Одна система подходит не для любого сочетания задач.
При несовместимых условиях анализа стоит сравнить отдельные тракты или несколько приборов. В расчёт такого варианта входят время перенастройки, обслуживание и доступность системы для параллельных работ. Дешевле на этапе покупки не обязательно означает меньше затрат при ежедневном переключении методик.
Победителя выбирают по выполнению обязательных требований и полной стоимости работ. Преимущества сверх этих требований оценивают отдельно. Так полезное расширение не маскирует отсутствие нужного ввода, лицензии или подтверждения нижней части рабочего диапазона.
10. Критерии приёмки и проверка результата
Приёмка должна показать, что поставлена согласованная конфигурация и выполнены заранее установленные критерии работы. Для аналитической проверки нужны представительные пробы, выбранные методики, показатели и источники численных порогов. Демонстрационный анализ до закупки помогает проверить выбор. После установки проверку проводят на фактически поставленной системе с теми узлами, колонкой и ПО, которые лаборатория будет использовать.
Программа проверки связывает каждое требование с испытанием и ожидаемым результатом. В ней указывают матрицы, компоненты, уровни содержания, стандартные образцы или контрольные материалы. Если показатель не относится к выбранной методике, его не включают автоматически только потому, что он встречается в типовом протоколе.
В применимой части проверяют разделение критической пары, холостой опыт, перенос, повторяемость и нижнюю часть рабочего диапазона. Производительность оценивают по полной серии. Численные пороги берут из методики или обоснованной программы испытаний; универсальные значения для всех хроматографов здесь не подходят.
Чистый стандарт не воспроизводит сложную матрицу.
Поэтому демонстрация должна включать пробы, близкие к рабочим, а программа — описывать их различия. Если проверены только чистые растворы, вывод ограничен этими условиями. Обещание анализа загрязнённых экстрактов или другой матрицы из такого испытания не следует.
Отдельно проверяют комплектность: обозначения модулей, колонок, дозаторов, лицензий и стартовых расходников. Отсутствующая виала, соединение или программная функция способны остановить запуск даже при исправном основном приборе. Этот риск снимает подробная спецификация с понятной границей поставки.
Итоговый комплект включает спецификацию, документацию изготовителя, применимые метрологические сведения, лицензии, протоколы проверки и сведения об обучении. Сервисные условия должны описывать, кто и какие работы выполняет после запуска.
Заполните паспорт задачи и приложите критерии приёмки к запросу поставщику. Это основа для предложений, которые можно сопоставить по составу, затратам и проверяемому результату.
Частые вопросы
Как выбрать хроматограф для лаборатории?
Сопоставьте матрицы проб, компоненты, рабочие диапазоны и требования методик с методом разделения, вводом, колонкой и детектором. Затем проверьте загрузку, инфраструктуру и эксплуатационные затраты. Пригодность комплектации оценивают анализом представительных проб, а состав поставки — по подробной спецификации.
